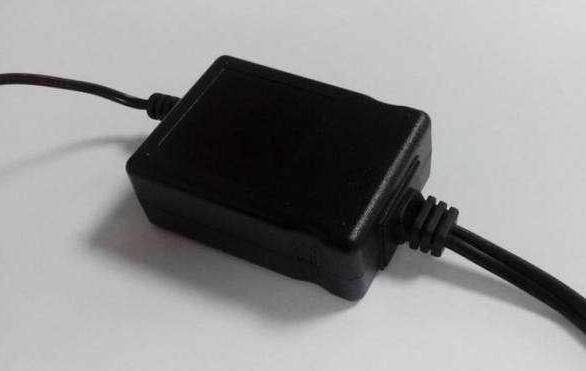

開關電源適配器是我們生活中的常見物品，但是對于具體的原理、設計等方面，大部分人是并不清楚的。那設計單片開關電源適配器要遵守哪些原則?一起來看看吧!

　　一、普遍原則。

　　1.所設計的開關電源適配器應盡量工作在最大占空比Dmax的情況下。

　　2.對于交流85~265V寬電壓范圍輸入，一次繞組的感應電壓Uor應盡量高，可在100~135V范圍內選擇，以保證在交流輸入電壓為85V時高頻變壓器也能傳輸足夠大的能量。

　　二、具體原則。

　　1.一次側電路。

　　a)增加一次繞組的電感量(Lp),可使高頻變壓器工作在連續模式。此時單片開關電源適配器和高頻變壓器的功率損耗均較低。

　　b)若在輸入端串聯一只負溫度系數熱敏電阻(NTCR),剛通電冷機啟動時起限流作用，則應使之盡可能工作在熱狀態(即低阻態)，以減小熱敏電阻的功耗。整流橋的指標要留出足夠的余量，其標稱整流電流必須大于額定電流值，才能減小能量損耗。

　　c)要正確估算輸入濾波電容的容量，在交流85~265V輸入時，每瓦輸出功率對應于3uF的容量，即比例系數為3uF/W。在交流230V固定電壓輸入時比例系數為1uF/W。

　　d)為提高電源適配器效率和降低成本，應挑選低功耗的開關電源芯片。

　　2.高頻變壓器。

　　a)為減小繞組導線上因集膚效應而產生的損耗，推薦采用多股并繞的方式來繞制二次繞組。

　　b)選擇低損耗的磁芯材料、合適的形狀及正確的繞線方法，將漏感降至最低限度。在安裝空間允許的條件下，選擇較大尺寸的磁心，有助于降低磁心損耗。

　　三、二次側電路。

　　1.所選用輸出整流管的標稱電流至少為連續輸出電流典型值的3倍。推薦采用正向?qū)妷旱?、反向恢?fù)時間極短的肖特基二極管。

　　2.在連續模式下，開關電源適配器輸出濾波電容上的交流電流標稱值應為脈動電流的1.5~2倍。

　　對于設計單片開關電源適配器要遵守的原則就介紹這些，如果您感興趣請繼續關注我們，我們會繼續為大家分享相關內容!
