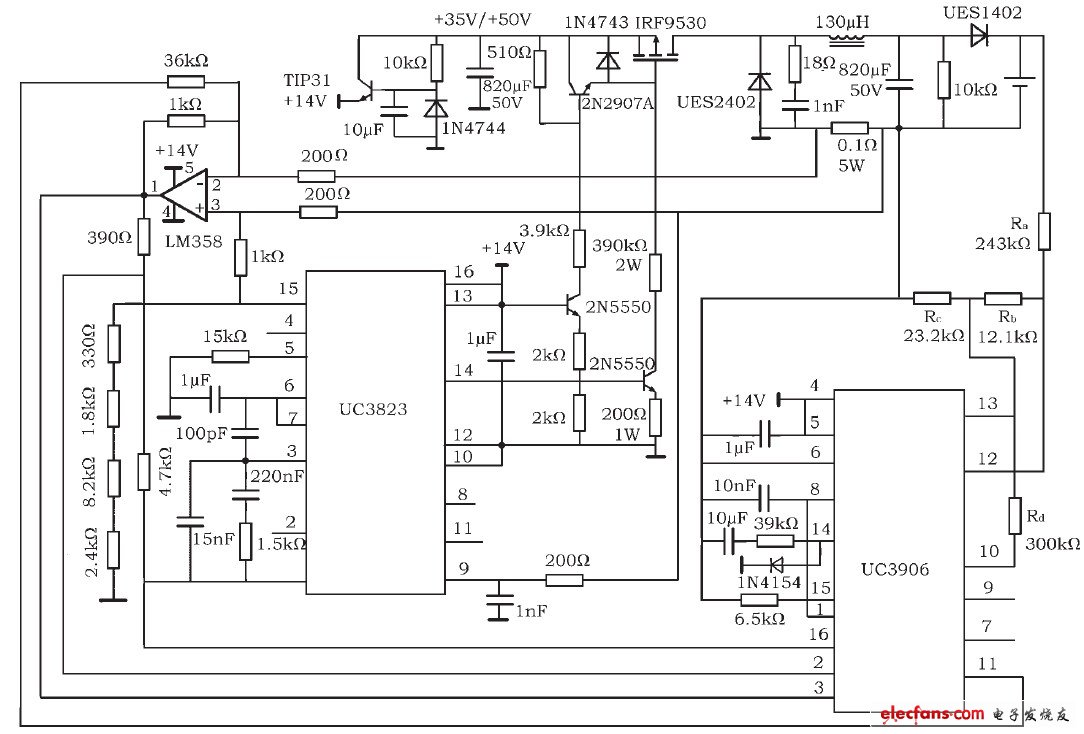

對于較大容量的鉛酸蓄電池， 為了提高充電效率， 通常選用開關型充電器。設計的24V20Ah鉛酸蓄電池開關型充電器實際電路見圖, 在該電路中，用兩只專用集成電路UC3906與UC3823和一只通用運放即可完成全部控制功能。充電器主電路由功率MOSFET ( IRF9503) 、續流二極管( UES2402) 和濾波電感( 130 μH) 等元件組成。
